近年來，隨著人們對電能質量和供電可靠性的要求越來越高，配網自動化技術得到了廣泛的應用。配網自動化是智能電網的重要組成部分，是配電網發展的必然趨勢。文章在闡述了配網自動化系統的意義及組成的基礎上，提出了系統設計原則，并對饋線自動化控制方式以及含分布式電源系統故障處理技術問題進行了探討。
　　配網自動化系統是利用現代電子技術、通信技術、計算機和網絡技術實現對配電設備進行遠方監視、控制及管理的系統。其功能包括配網數據采集及監視（DSCADA）、饋線自動化（FA）、信息集成與交互總線、WEB信息發布、配電網分析與應用、停電管理、配網調度作業管理等，是一個高度集成且涵蓋整個配網調度的全部業務流程的系統。
　　一、實現配網自動化的意義
　　1.有利于提高供電質量
　　隨著用戶數量的增加和供電負荷的不斷攀升，配電網網絡結構愈發復雜，配電網運行的安全性和穩定性也日益成為社會普遍關注的焦點。配網自動化系統利用通信網絡對頻率、電壓、設備狀態位置等信號進行采集，實現對配電網的實時監視與控制，從而能夠及時對異常狀態進行處理，保證配電網運行的安全和穩定，提升整個配電網的供電質量。
　　2.有利于提高供電可靠性
　　配網設備眾多且運行環境復雜，極易發生各種類型的故障。如果不能及時發現并處理故障，不僅可能造成供電負荷的損失，還有可能危及人身及設備安全。配網自動化系統的應用，將對配網設備進行實時監控，當發生故障時，能夠迅速查出故障區域，自動隔離故障區域，及時恢復非故障區域用戶的供電，因此縮短了用戶的停電時間，減少了停電面積，提高了供電可靠性。
　　有利于提高供電經濟性
　　降低網絡損耗一直是提高供電經濟性的有效手段。一般情況下，通過縮短供電半徑、合理安排配變運行方式等措施可以達到降低配電網電能損耗的目的。而配網自動化系統的應用，將為降低網損、提高供電經濟性提供更為便捷且經濟的技術手段，如與營銷、用戶集抄等系統的信息交互可以快速分析出線損偏高的線路和產生的原因，從而采取有針對性的措施。此外，通過停電計劃管理功能模塊，還可以有效避免重復停電帶來的經濟損失。
　　4.有利于提高電力企業管理水平
　　配網自動化系統，一方面，通過SCADA技術實現對一次設備的集中監視與控制，改變了以運行人員巡視、就地操作為主的管理模式，提高配電網設備管理的效率；另一方面，通過信息總線技術實現與上一級電網調度自動化系統、生產管理系統（或電網GIS平臺）、營銷管理信息系統、95598系統的信息交互，全方位提升對配電網業務流程的管控。
　　5.配網自動化系統的組成
　　配網自動化系統一般有兩種結構，即“主站+配網終端”的兩層架構和“主站+子站+配網終端”的三層架構。三層架構中子站層的設立，雖然可以分擔一部分主站的功能，減輕主站的負擔，但當子站發生故障時，將對系統的穩定運行的產生較大的影響，所以目前國內配網自動化系統多采用兩層結構，如圖1所示。
　　由圖1可知，兩層結構的配網自動化系統主要由配電主站、通信通道和配電終端組成，并通過信息交互總線與其它系統進行交互。其中，配電主站是配網自動化系統的核心組成部分，主要功能是實現整個配電網絡的數據采集和監控、饋線自動化、網絡拓撲分析等；通信通道是配網自動化系統信息傳遞的紐帶，負責主站和終端之間的數據傳遞，包括光纖專網、無線公網等通信方式；配電終端是安裝于中壓配電網現場的各種遠方檢測、控制單元的總稱，主要包括FTU(饋線終端）、TTU（配變終端）、DTU（站所終端）和故障指示器。
　　二、配網自動化系統的設計原則
　　1.配電主站設計原則
　　應滿足系統通用性和擴展性要求，減少功能交叉和冗余；
　　主要設備應采用雙機、雙網冗余配置，滿足可靠性和系統性能指標要求；
　　

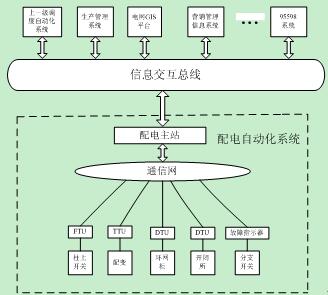

　　圖1 配電自動化系統典型結構
　　配電主站應有安全、可靠的供電電源保障；
　　應滿足電力二次系統安全防護有關規定，符合“安全分區、網絡專用、橫向隔離、縱向認證”的安全策略；
　　信息交互宜遵循IEC61968的標準構架和接口方式。
　　2.配電終端設計原則
　　應采用模塊化設計，具備擴展性；
　　應具有運行信息采集、事件記錄、對時、遠程維護、通信等功能；
　　支持以太網或標準串行接口，與主站之間通信宜采用符合標準的通信規約。
　　3.通信方式設計原則
　　應具有良好的可擴展性，滿足配電自動化系統的不斷升級的需求；
　　具有遙控功能的配電自動化區域宜采用專網通信方式；
　　采用無線公網通信方式時應滿足相關安全防護和可靠性規定要求。
　　四、配網自動化技術問題的探討
　　1.饋線自動化控制方式
　　饋線自動化是配網自動化技術的核心，是指利用自動化裝置或系統，監視配電線路或饋線的運行狀況，及時發現線路故障，迅速診斷出故障區域并將其隔離，并快速恢復對非故障區域的供電。饋線自動化控制方式主要有主站集中式、就地分布式、主站集中式和就地分布式協調配合三種方式，其中主站集中式又分為全自動方式和半自動方式，如圖2所示。
　　主站集中式：主站根據網絡拓撲模型以及終端采集的故障信號，分析判斷得出故障區域，然后下發遙控命令，將故障周圍開關控分隔離故障，再將聯絡開關控合轉移非故障區域負荷。主站集中式的特點是整個處理過程全由主站控制，準確率高，但該過程對通信要求較高。當遙控操作由調度員完成時，該種方式即為半自動方式；當所有操作均由系統自主完成時，該方式為全自動方式。通常情況下，對于主站與終端之間具有主從通信條件且所有開關均具備遠方遙控條件的手拉手線路，可以選擇全自動方式，否則，選擇半自動方式。
　　就地分布式：故障隔離和恢復供電均由開關自身完成，無須主站參與，其特點是故障處理時對通信系統要求不高，且處理速度較快。對于不具備通信條件的手拉手線路可以選擇就地分布式控制方式。
　　主站集中式和就地分布式協調配合方式：該方式集中了兩種方式的優點，既可以讓就地分布式負責隔離故障，主站集中式負責轉移負荷，也可以將所有控制操作都由就地分布式完成，主站集中式僅起到監視和后備的作用。
　　2.含分布式電源系統故障處理
　　隨著分布式電源的接入，配電網的網絡結構將更加復雜，當發生故障時，會出現故障難以定位的情況。為了準確定位故障區域，建議增加保護方向信號的采集。當恢復供電時，由于分布式電源的存在，策略也需要加以調整，如：為了保證供電穩定性，優先選擇主電網電源作為轉供電源；待故障恢復完畢后，再考慮分布式電源是否需要恢復并網運行；分布式電源并網時宜采用黑啟動方式。此外，對于故障隔離操作形成的孤島，可采用事先選定的部分分布式電源恢復對非故障失電區域的供電。
